Popis
Co je otočné zařízení 360° a k čemu slouží

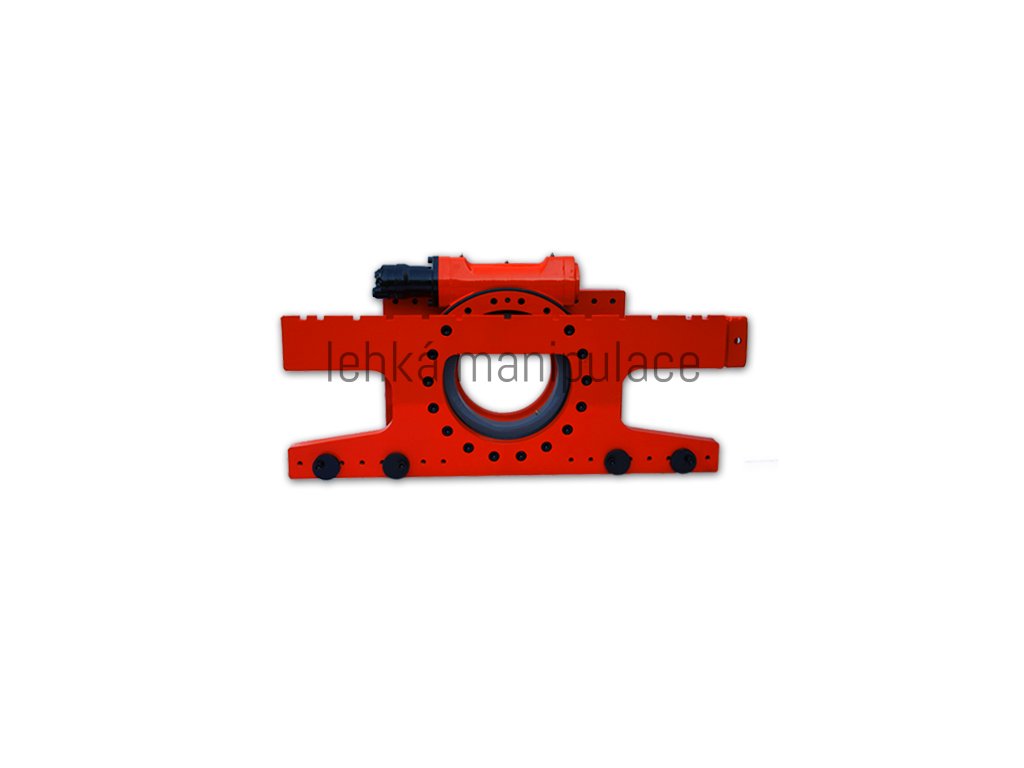

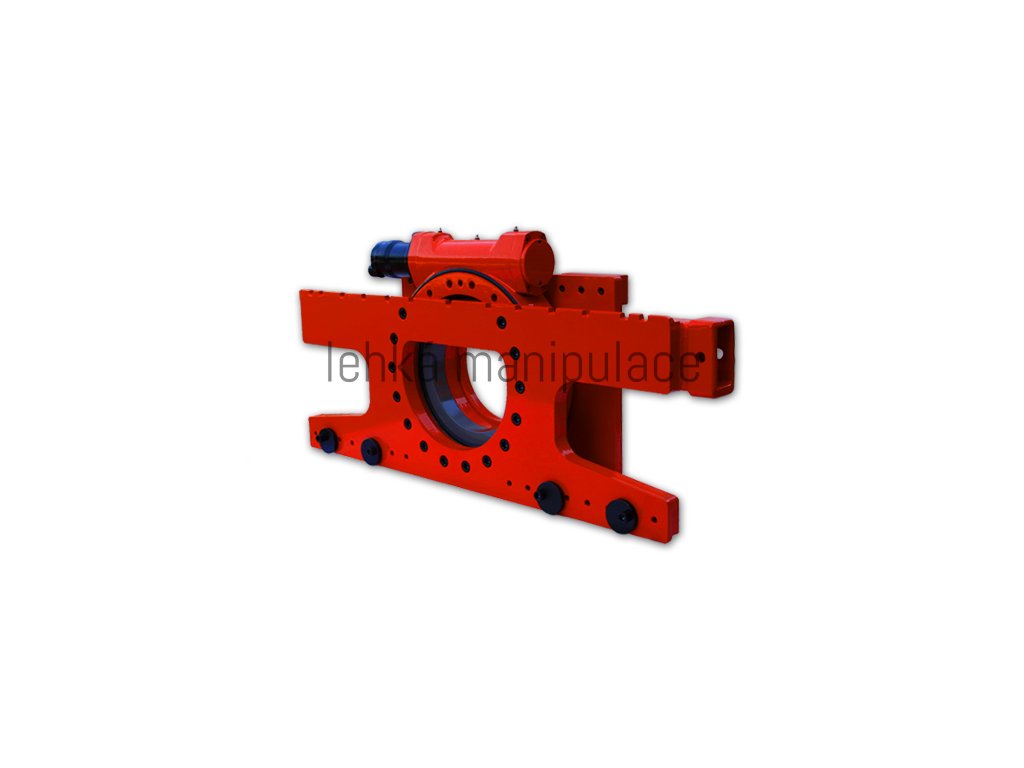

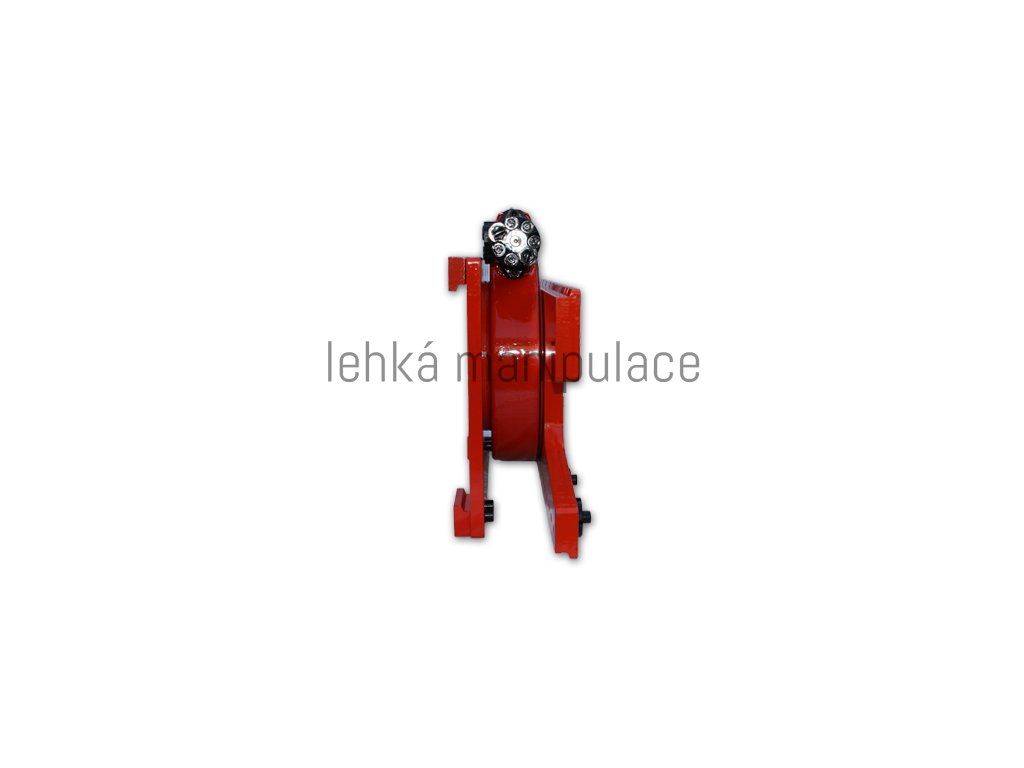

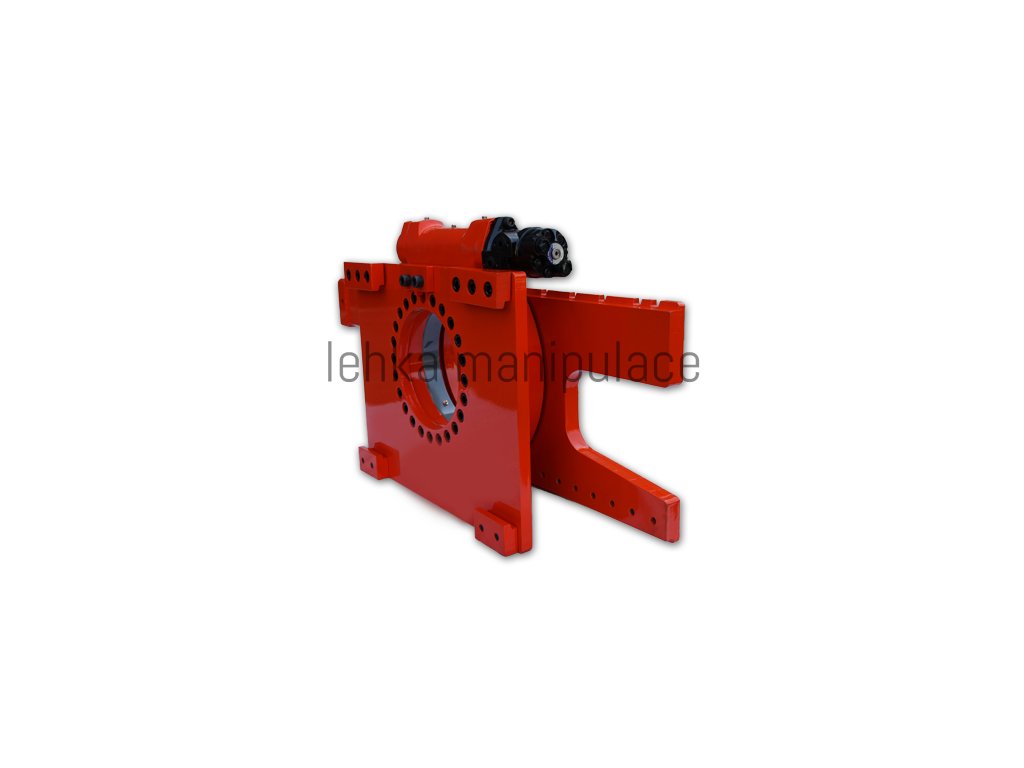

Otočné zařízení 360°, v praxi nazývané také rotátor nebo otoč, je hydraulické přídavné zařízení na vysokozdvižný vozík. Zavěsí se na nosnou desku místo vidlic, vidlice se nasadí na jeho čelní desku a řidič pak pákou z kabiny otáčí nákladem kolem podélné osy, a to o celou otáčku a v obou směrech.
Slouží hlavně k vysypávání a vylévání ohradových palet, beden a kontejnerů: ovoce a zeleniny v sadech a skladech, surovin ve zpracovatelských provozech, odpadu a druhotných surovin v recyklaci nebo dílů a třísek ve výrobě. Odpadá ruční vysypávání i práce s jeřábem a obsah skončí přesně tam, kam ho potřebujete.
Srdcem zařízení je hydraulický motor s utěsněnou převodovou skříní a ozubeným převodem. Hermetický mechanismus chrání převod před prachem, vodou a nečistotami, prodlužuje životnost a umožňuje nasazení i v potravinářských a chemických provozech. Paletu při otáčení přidržuje z boku zvýšené opěrné rameno, které se vyrábí v levém nebo pravém provedení.
KLÍČOVÉ VÝHODY:
- otáčení o 360° oběma směry: náklad otočíte do libovolné polohy a vysypete na kteroukoli stranu
- vysoká nosnost: 2500 kg, při otáčení 2300 kg
- utěsněný mechanismus s ozubeným převodem: odolný proti nečistotám, vhodný i do potravinářství, chemie a recyklace
- zvýšené opěrné rameno: drží paletu z boku a zajišťuje bezpečné vysypávání, provedení levé nebo pravé
- vaše vidlice: nasadíte své stávající vidlice, excentrické příložky je zajistí proti posunu
- úpravy na míru: rozšíření nosné desky, zvýšená opěra nebo rychloupínací spodní příložky na základě individuální nabídky
Video: © lehká manipulace · Čížek & Ptašek, s.r.o.
PŘÍKLADY POUŽITÍ:
- zemědělství a ovocnářství: vysypávání ohradových palet s jablky, bramborami nebo cibulí do třídiček a na pásy
- potravinářství a zpracovatelský průmysl: vyprazdňování beden a kontejnerů se surovinami
- recyklace a odpadové hospodářství: vysypávání kontejnerů s odpadem a druhotnými surovinami
- průmyslová výroba: vyprazdňování boxů s díly, odlitky nebo třískami
Technické parametry
Otočné zařízení 360° na nosnou desku 25/2500 kg

| Typ | hydraulické otočné zařízení 360° na nosnou desku VZV |
|---|---|
| Montáž | nosná deska vozíku ISO 2, uprostřed desky |
| Maximální nosnost | 2500 kg |
| Nosnost při otáčení | 2300 kg (paleta včetně nákladu) |
| Rozsah otáčení | 360°, oběma směry |
| Pohon | hydraulický motor a utěsněná převodová skříň s ozubeným převodem |
| Pracovní tlak hydrauliky | 160 bar |
| Připojení | 1 volný hydraulický okruh vozíku |
| Max. rozměr otáčené palety | 1200 × 1000 × 1000 mm |
| Opěrné rameno | ANOzvýšené, zajištění čepem, zatížení 800 kg |
| Provedení opěrného ramene | levé nebo pravé (zvolte při objednávce) |
| Zajištění vidlic | excentrické příložky drží paty vidlic proti posunu |
| Šířka (G) | 1080 mm |
| Šířka závěsné desky (A) | 640 mm |
| Vzdálenost pojistných drážek | 80 mm |
| Předsunutí těžiště břemene | 173 mm |
| Těžiště zařízení | 95 mm |
| Hmotnost zařízení | 229 kg |
| Nosné vidlice | nejsou součástí, použijete své stávající |
NEŽ OBJEDNÁTE:
- vozík musí mít nosnou desku ISO 2 a jeden volný hydraulický okruh
- zbytková nosnost vozíku musí být vyšší než hmotnost otočného zařízení (229 kg) i s nákladem, zařízení navíc předsouvá těžiště břemene o 173 mm
- do poznámky k objednávce napište, zda chcete opěrné rameno vlevo, nebo vpravo
- otáčená paleta smí mít nejvýš 1200 × 1000 × 1000 mm a 2300 kg včetně nákladu
Pro vyšší nosnosti nabízíme otočná zařízení 360° 30/3000 kg, 45/4500 kg a 50/5000 kg. Na jednodušší vysypávání o 180° stačí rotátor OR 25.
Časté dotazy
Otočné zařízení 360° 25/2500 kg

Jaký je rozdíl oproti rotátoru OR 25?
Rotátor OR 25 otáčí o 180° a vysypává na jednu stranu. Otočné zařízení 360° se otočí o celou otáčku v obou směrech, unese 2500 kg a při otáčení 2300 kg, a díky utěsněnému mechanismu s ozubeným převodem je určené pro náročný a častý provoz.
Co znamená provedení levé nebo pravé?
Určuje, na které straně je opěrné rameno, které při otáčení přidržuje paletu z boku. Vyberte stranu podle toho, kam budete paletu vysypávat, a napište nám ji do poznámky k objednávce.
Co musí mít můj vozík?
Nosnou desku ISO 2 a jeden volný hydraulický okruh. Pracovní tlak zařízení je 160 bar. Zbytková nosnost vozíku musí být vyšší než hmotnost otočného zařízení i s nákladem. Pošlete nám typ vozíku a vše ověříme.
Jak velkou paletu lze otáčet?
Paletu nebo bednu až do rozměru 1200 × 1000 × 1000 mm o hmotnosti nejvýš 2300 kg včetně nákladu. Paleta musí být k otáčení uzpůsobená a náklad v ní rovnoměrně rozložený.
Jsou nosné vidlice součástí dodávky?
Ne. Na čelní desku otočného zařízení nasadíte své stávající vidlice a excentrické příložky je zajistí proti posunu.
Vyrobíte zařízení na míru?
Ano. Na základě individuální nabídky umíme například rozšířit nosnou desku, zvýšit opěru nebo dodat rychloupínací spodní příložky.
